Sieninės sprogimo plokštės

Automatizuoti saugos elementai, sukurti apsaugoti pastatus nuo vidinių sprogimų poveikio.

Esant staigiam slėgio padidėjimui patalpoje, plokštės akimirksniu atsidaro į išorę ir išleidžia sprogimo energiją, taip sumažindamos pažeidimus konstrukcijoms, įrangai bei pavojų žmonėms.

Savaiminis užsidarymas
Patikima apsauga
Natūralus apšvietimas
Greita reakcija

Galimi plokščių variantai

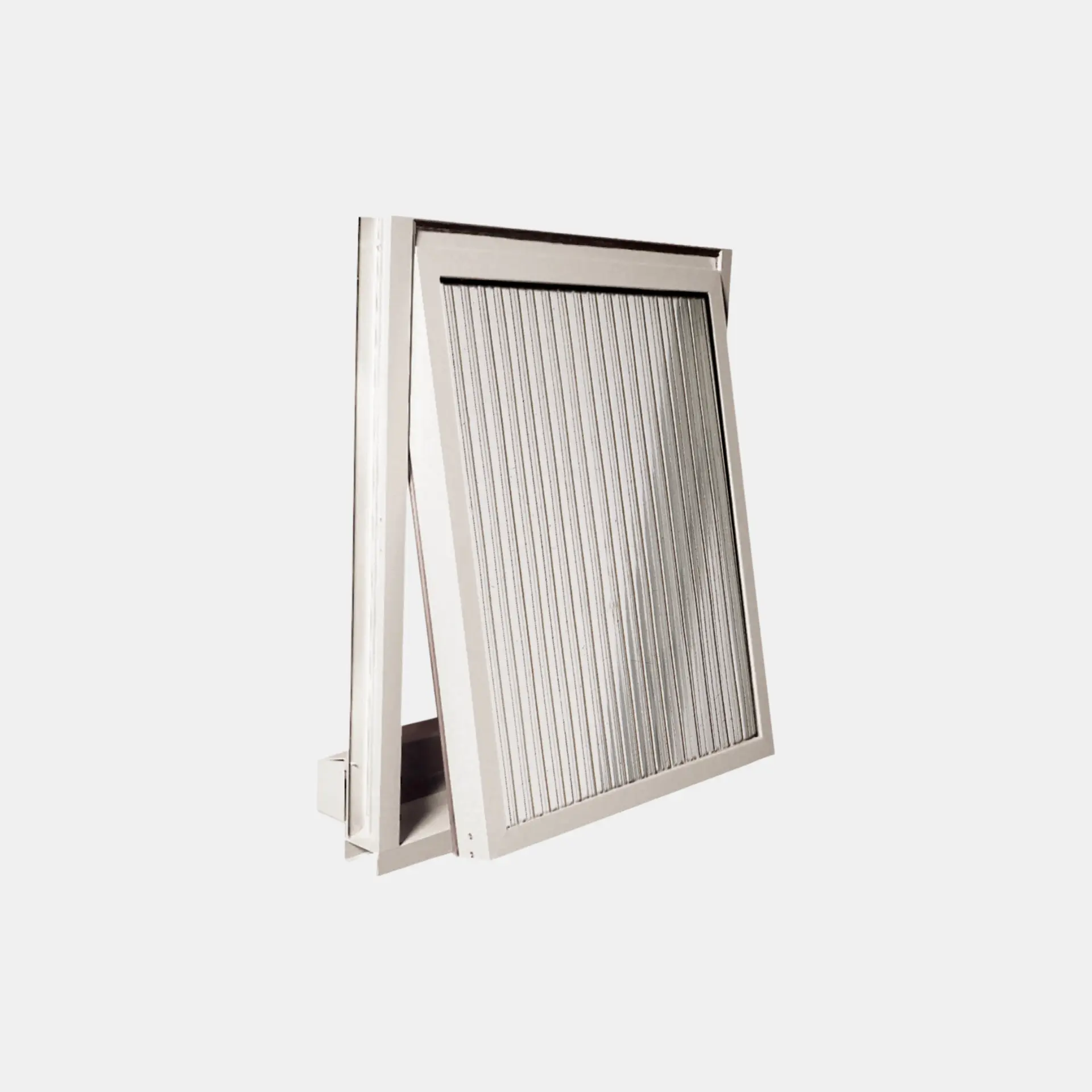

1. Ventilaicinė sprogimo plokštė - polikarbonatas

Konstrukcija: aliuminio rėmas su skaidriu polikarbonato užpildu.

Pagrindinis privalumas – leidžia patekti dienos šviesai (gali atlikti lango funkciją).

Taip pat atsidaro automatiškai, kai slėgis viršija 0,007–0,02 bar.

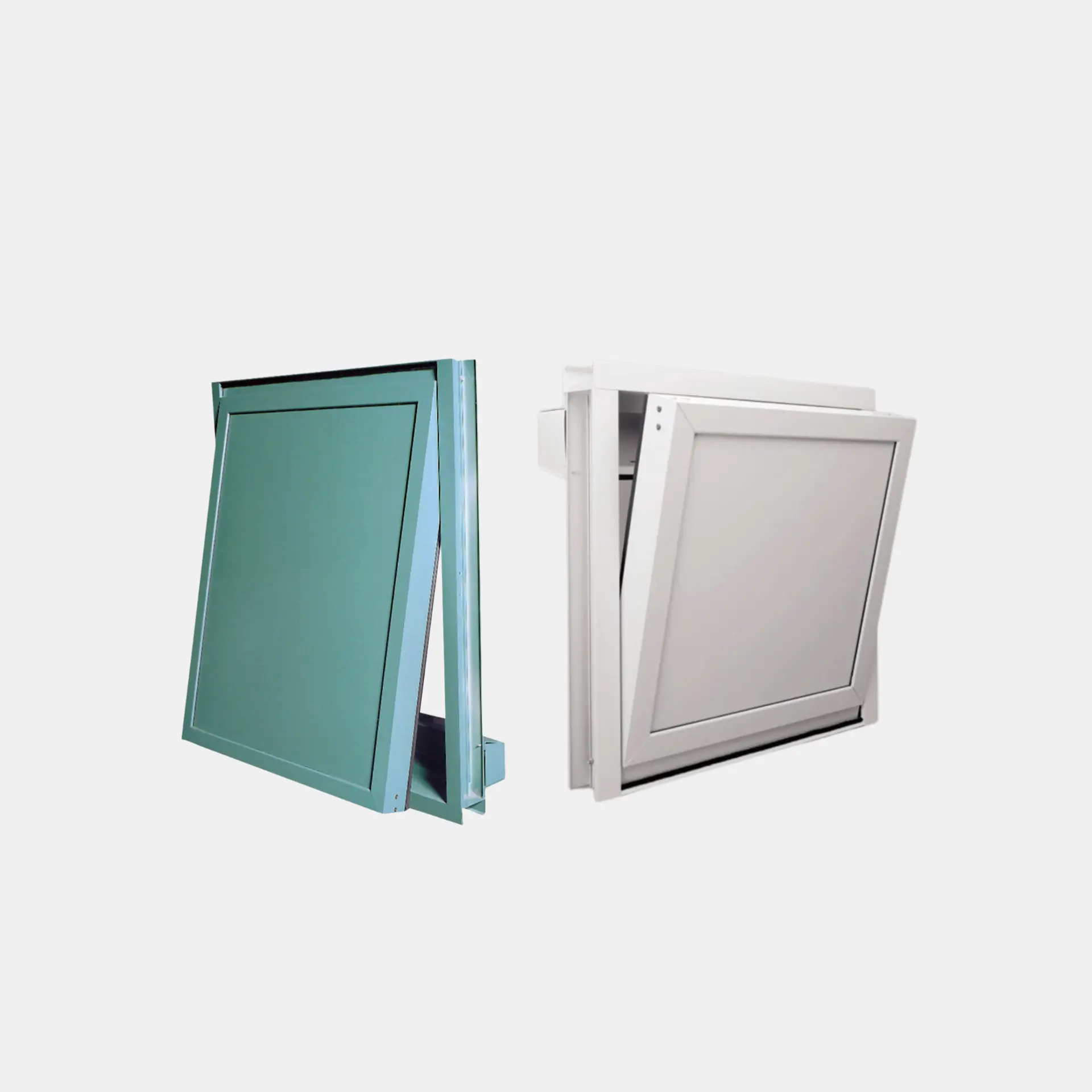

2. Ventilaicinė sprogimo plokštė

Konstrukcija: dvigubas aliuminio ar plieno apvalkalas su izoliaciniu užpildu.

Skirtos išorinėms pastato sienoms, kur reikalingas šilumos efektyvumas + sprogimo apsauga.

Dažniausiai naudojamos gamybos pastatuose, sandėliuose, dujų katilinėse, cechuose.

Gali būti montuojamos vertikaliai arba horizontaliai.

Atidarymo kryptis – į išorę, kai viršijamas nustatytas slėgis (gamykloje kalibruojamas).

Galimos su ,,nunulinimo" funkcija – po aktyvavimo galima vėl uždaryti ir naudoti iš naujo.

Galimos 15 spalvų variantų.

Bendri techniniai parametrai

Bendri techniniai parametrai

Parametras Reikšmė
Reakcijos laikas ~12–18 ms
Atidarymo slėgis 0,007–0,02 bar
Sertifikatai ATEX, EN 13123-1 / EN 13124-1
Medžiagos Aliuminis, plienas, polikarbonatas, izoliacinės medžiagos
Matmenys 610×610 mm iki 1220×2440 mm
Montavimo vieta Išorinės sienos
Atidarymo kryptis Į išorę
Papildomos galimybės Resettable versija, testavimo rankenėlė, natūralus apšvietimas

Standartinės spalvos [RAL]


RAL7035



RAL 9010



RAL 7016




RAL 9002



RAL 9006



RAL 6005

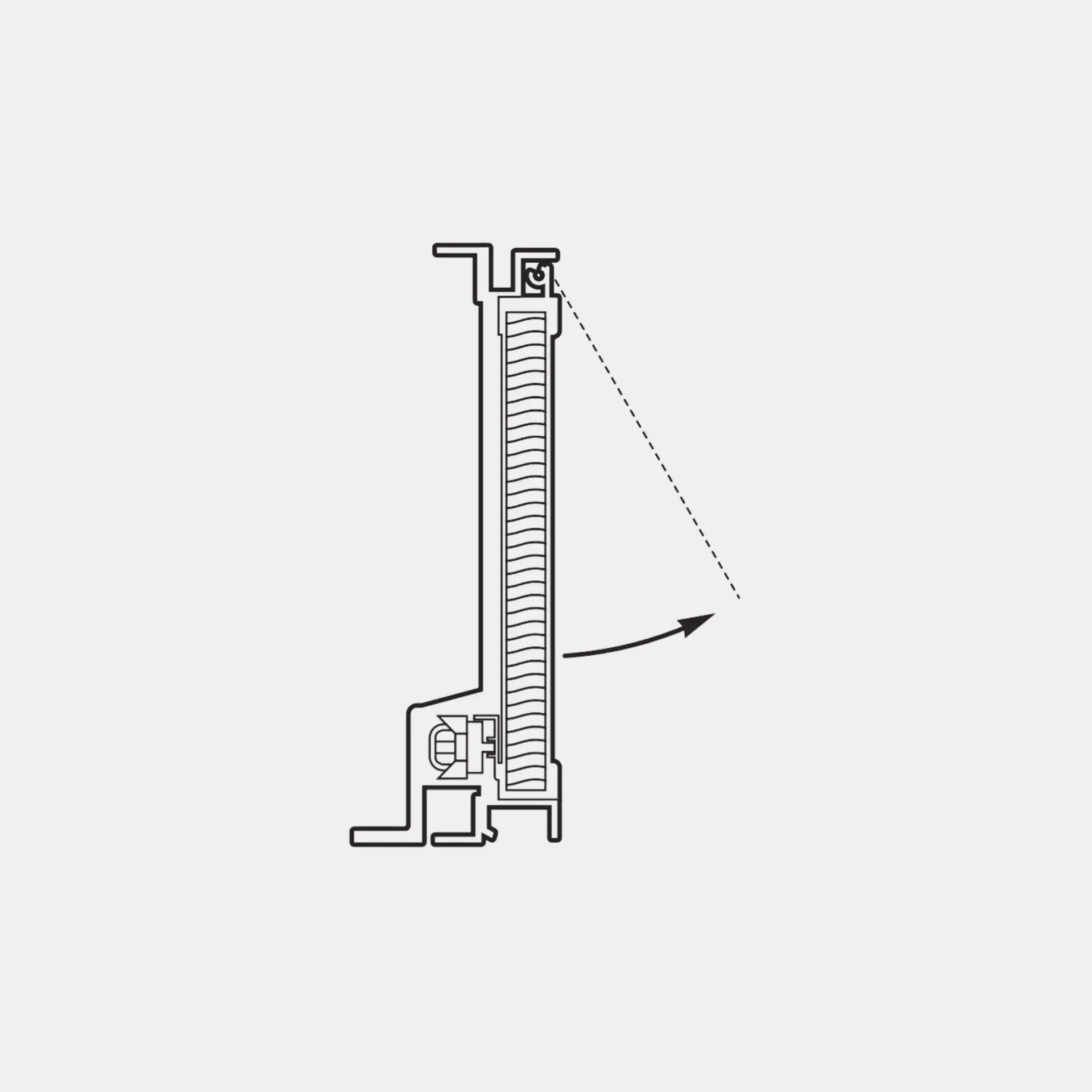

Sieninės plokštės konstrukcija ir veikimo principas

Plokštė montuojama į pastato išorinę sieną ir yra tvirtinama aliuminio rėmu su preciziškai kalibruotu atsidarymo mechanizmu.

Kai vidinis slėgis patalpoje dėl sprogimo ar staigaus degiųjų garų užsidegimo viršija nustatytą ribą, spaudimas stumia plokštę į išorę, atlaisvindamas energiją ir taip apsaugodamas pastato konstrukciją nuo griūties.

Pagrindiniai konstrukcijos elementai:

  1. Aliuminio rėmas – tvirtas, bet lengvas profilis, užtikrinantis stabilumą ir atsparumą deformacijai.
  2. Užpildas / izoliacinis sluoksnis – užtikrina šilumos izoliaciją, triukšmo slopinimą ir standumą.
  3. Tarpinė su sandarikliu – apsaugo nuo oro ir drėgmės patekimo, užtikrina sandarumą kasdienio naudojimo metu.
  4. Atsidarymo vyriai – specialūs vyrių mechanizmai, leidžiantys plokštei atsidaryti tik į išorę, kai pasiekiamas nustatytas slėgis.
  5. Kalibruotas atleidimo mechanizmas – reguliuojamas modulis, užtikrinantis, kad plokštė atsidarytų tiksliai prie gamykloje nustatyto slėgio (0,007–0,02 bar).
  6. Nunulinimo sistema (pagal plokštės tipą) – leidžia po sprogimo įvykio plokštę vėl įstatyti ir paruošti naudojimui be pakeitimo.


Susiję produktai


Your Dynamic Snippet will be displayed here... This message is displayed because you did not provide both a filter and a template to use.

Nerandate tinkamo produkto, o galbūt kyla papildomų klausimų?

Susisiekite su mumis

D.U.K.

Taip. Izoliuotos sieninės plokštės turi šiluminį izoliacijos sluoksnį ir sandarias tarpines, todėl yra tinkamos naudoti net ir šalto klimato sąlygomis. Jos užtikrina tą pačią šilumos varžą kaip ir likusi pastato atitvara, išlaikant sandarumą bei energinį efektyvumą.

Taip. Plokštės gali būti montuojamos į įvairių tipų sienas – tiek metalines, tiek betonines ar lengvų konstrukcijų fasadus.

Montavimas atliekamas naudojant aliuminio rėmo sistemą, kuri užtikrina tikslų atsidarymo veikimą nepriklausomai nuo sienos tipo ar apdailos.

Rekomenduojama profilaktinė patikra bent kartą per metus.

Patikros metu apžiūrimi vyriai, atsidarymo mechanizmas ir sandarikliai.
